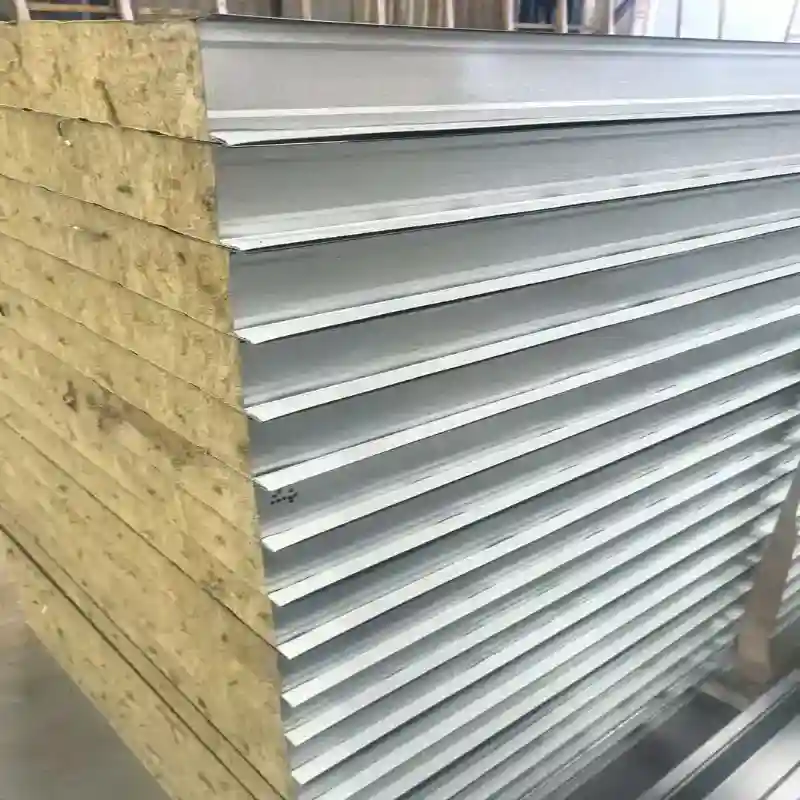

Pannello del tetto in metallo composito

Il pannello per tetto composito in metallo Shunchen offre una soluzione di copertura integrata per impianti industriali, magazzini, celle frigorifere ed edifici commerciali. Grazie alla laminazione continua di rivestimenti metallici durevoli e nuclei isolati (50–200 mm), elimina gli strati aggiuntivi in ​​loco massimizzando al tempo stesso l'efficienza energetica. Supportato da una capacità del gruppo di 450.000 tonnellate, offre specifiche personalizzate complete e consegne rapide.

Caratteristiche principali

Isolamento Termico Integrato

Il nucleo isolante è racchiuso tra le lamiere metalliche, creando una barriera termica continua su tutto il tetto. I nuclei in PU e PIR sono particolarmente adatti per gli edifici in cui è importante limitare il trasferimento di calore attraverso il tetto.

Lo spessore richiesto del pannello per tetto in metallo composito può essere selezionato in base all'obiettivo di isolamento del progetto e alle condizioni climatiche locali anziché utilizzare uno spessore fisso per ogni edificio.

Superficie metallica resistente agli agenti atmosferici

Lo strato metallico esterno fornisce la prima barriera contro pioggia, luce solare, vento ed esposizione atmosferica. Il sistema di rivestimento scelto aggiunge protezione al supporto in acciaio o alluminio e determina anche la finitura a vista del tetto.

Per progetti in ambienti umidi, costieri o esposti a sostanze chimiche, le specifiche del substrato e del rivestimento devono essere selezionate in base alle condizioni di corrosione previste.

Rigidità strutturale

La costruzione a sandwich incollata combina due pelli metalliche con un nucleo isolante rigido o semirigido. Ciò crea un pannello più spesso e più stabile di una singola lamiera sottile.

La rigidità del pannello dipende dal tipo di nucleo, dallo spessore del pannello, dallo spessore della lamiera, dalla geometria del profilo, dalla campata e dal metodo di fissaggio. Per la progettazione strutturale del tetto, la configurazione finale dei pannelli dovrebbe quindi essere selezionata in base alla luce richiesta e alle condizioni di carico.

Stratificazione del tetto ridotta

Poiché la copertura metallica e l'isolamento vengono forniti come un unico componente prodotto in fabbrica, il sistema di copertura non richiede uno strato isolante separato tra la lamiera esterna del tetto e l'interno dell'edificio.

Questa configurazione integrata può ridurre il numero di fasi di installazione e semplificare la movimentazione dei materiali durante la costruzione del tetto.

Aspetto della superficie personalizzato

Le lamiere esterne ed interne possono essere fornite in diverse finiture e colori di rivestimento. Ciò consente di abbinare l'aspetto del tetto a strutture industriali, edifici commerciali, magazzini e altri requisiti architettonici.

Applicazioni

Officine e fabbriche industriali

I pannelli per tetti in metallo composito vengono utilizzati per i tetti delle fabbriche dove è richiesto l'isolamento termico insieme ad una superficie di copertura metallica finita. Le configurazioni PU, PIR e lana di roccia possono essere selezionate in base ai requisiti termici e antincendio dell'edificio.

Magazzini ed edifici logistici

I magazzini richiedono ampie superfici del tetto con dimensioni costanti dei pannelli e un'installazione efficiente. La struttura in pannelli prefabbricati è adatta per magazzini con struttura in acciaio e strutture logistiche dove la costruzione del tetto deve coprire ampie aree.

Impianti di conservazione frigorifera

Per le celle frigorifere e gli edifici a temperatura controllata, è possibile selezionare nuclei in PU o PIR per le loro proprietà di isolamento termico. Lo spessore del pannello viene normalmente determinato in base alla temperatura interna target, al clima esterno, al carico di refrigerazione e alla progettazione dell'involucro dell'edificio.

Edifici commerciali e agricoli

I pannelli possono essere utilizzati per edifici commerciali, strutture di stoccaggio agricolo, edifici per bestiame e altre strutture che richiedono una copertura del tetto isolata e finita.

Edifici industriali sensibili al fuoco

Le configurazioni del nucleo in lana di roccia possono essere utilizzate laddove il progetto richiede un nucleo isolante minerale con caratteristiche non combustibili. La classificazione finale del fuoco deve essere confermata in base alla costruzione completa del pannello e allo standard di prova applicabile.

Parametri tecnici

Specifiche del prodotto

Selezione dello spessore tipico

Lo spessore del pannello per tetto in metallo composito deve essere determinato in base alle prestazioni termiche richieste, alle specifiche antincendio, alla campata, al clima locale e alla progettazione strutturale anziché selezionato esclusivamente in base al tipo di edificio.

Standard applicabili

Shunchen può produrre pannelli secondo i requisiti cinesi e internazionali specificati, inclusi GB/T 23932-2009 e EN 14509 ove applicabile. I test antincendio e prestazionali possono essere organizzati in base alle specifiche di progetto applicabili, inclusi i relativi metodi ASTM o altri metodi di prova regionali.

Lo standard esatto e il metodo di prova devono essere confermati prima della produzione poiché la classificazione al fuoco e le prestazioni termiche dipendono dalla struttura completa del pannello, compresi i rivestimenti metallici, il materiale del nucleo, lo spessore, i giunti e la configurazione di installazione.

Produzione e controllo qualità

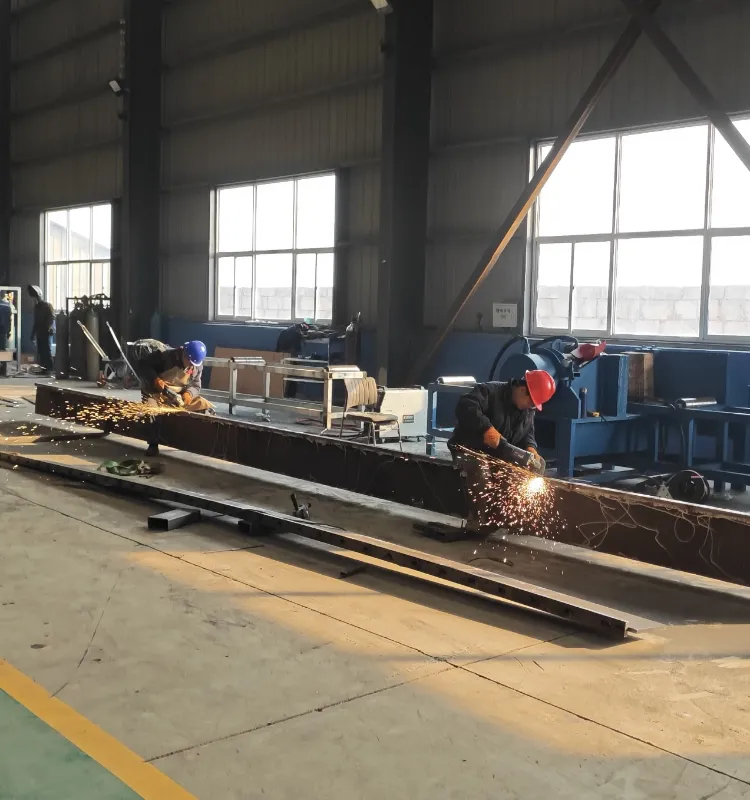

Produzione continua di pannelli

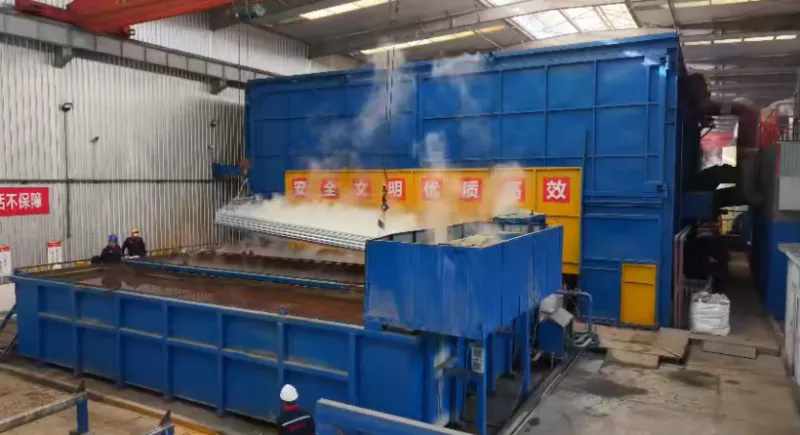

Shunchen utilizza linee di produzione composite continue automatizzate per formare le lamiere, preparare il nucleo isolante, applicare materiali leganti e pressare gli strati in un pannello integrato.

La produzione continua mantiene la geometria del pannello e la disposizione degli strati coerenti durante tutto il ciclo di produzione.

Ispezione del materiale principale

Prima della laminazione, il nucleo isolante viene controllato rispetto al tipo e alle specifiche del materiale richiesto. La densità, lo spessore e altre proprietà rilevanti possono essere verificate in base al nucleo selezionato e ai requisiti di ispezione applicabili.

Ispezione delle dimensioni del pannello

I pannelli per tetto compositi in metallo finito vengono controllati per spessore, larghezza, lunghezza, condizioni del profilo e deviazione dimensionale visibile. L'ispezione si concentra sulla corrispondenza del pannello finito con le specifiche di produzione approvate.

Incollaggio e ispezione della superficie

L'interfaccia incollata viene ispezionata per rilevare eventuali delaminazioni visibili e incollaggi incompleti. Prima dell'imballaggio viene controllata la superficie metallica per verificare la presenza di graffi, difetti di rivestimento, ammaccature e altri danni visibili.

Test delle prestazioni

A seconda della configurazione del prodotto e dei requisiti del progetto, i test possono includere conduttività termica, comportamento al fuoco, resistenza alla flessione e altre verifiche delle prestazioni pertinenti.

Per gli ordini di esportazione che richiedono una verifica indipendente, è possibile organizzare un'ispezione di terze parti tramite organizzazioni come SGS o BV in base all'ambito di ispezione concordato.

Personalizzazione OEM

Selezione del materiale del nucleo e del metallo

I clienti possono specificare la lamiera esterna, la lamiera interna e il nucleo isolante in base ai requisiti del progetto. Shunchen può fornire combinazioni basate su acciaio verniciato, lega di alluminio-magnesio-manganese, PU, ​​PIR, lana di roccia e lana di vetro.

Spessore e larghezza del pannello

Lo spessore del pannello può essere personalizzato in base ai requisiti di isolamento e alla progettazione dell'edificio. La larghezza effettiva può anche essere regolata per adattarsi alla disposizione del tetto e al sistema di installazione.

Lunghezza pannello personalizzata

I pannelli possono essere prodotti in lunghezze fisse o personalizzate. La produzione tagliata su misura riduce la necessità di tagli estesi in loco e consente di abbinare le dimensioni dei pannelli alla geometria del tetto.

Rivestimento e colore della superficie

I clienti possono specificare il tipo di rivestimento, la finitura superficiale e il colore. Sono disponibili sistemi di rivestimento in poliestere e fluorocarbonio per diversi requisiti di esposizione e aspetto.

Lavorazione prefabbricata

Ulteriori lavorazioni in fabbrica possono includere l'apertura, la sigillatura dei bordi, la piegatura degli angoli e la preforatura secondo i disegni approvati. Queste operazioni vengono completate prima della spedizione quando il progetto prevede che i pannelli arrivino parzialmente preparati per l'installazione.

Installazione e connessione

Disposizione del tetto

Prima dell'installazione, è necessario verificare l'allineamento, la spaziatura degli arcarecci, il livello e le condizioni di carico della struttura del tetto. Le dimensioni dei pannelli per tetto in metallo composito devono essere verificate rispetto alla disposizione del tetto approvata prima di sollevare i pacchi sul tetto.

Posizionamento del pannello

I pannelli sono posizionati lungo la direzione progettata del tetto e supportati dagli arcarecci sottostanti. Il corretto allineamento è importante perché la giunzione dei pannelli determina la continuità della copertura.

Connessione congiunta

I pannelli adiacenti sono collegati tramite la struttura di giunzione laterale o di sovrapposizione progettata. Il giunto deve essere completamente agganciato e allineato prima del fissaggio per evitare spazi tra i pannelli.

Fissaggio

Gli elementi di fissaggio vengono installati attraverso l'apposita area di fissaggio nella struttura portante. Il tipo di dispositivo di fissaggio, la spaziatura, le specifiche della rondella e la posizione di fissaggio devono seguire il disegno di installazione del progetto e i requisiti locali di carico del vento.

Lampeggiante e Sigillatura

I bordi del tetto, i colmi, gli avvallamenti, le penetrazioni e altre giunzioni richiedono un adeguato trattamento di scossalina e sigillatura. Queste zone sono particolarmente importanti per impedire l'ingresso di acqua perché interrompono la superficie continua del tetto.

I dettagli di installazione devono seguire le istruzioni di installazione del fornitore dei pannelli e il progetto del tetto approvato dall'ingegnere strutturale.

Perché scegliere Shunchen?

Shunchen fornisce pannelli per tetti in composito metallico da una base di produzione integrata per la lavorazione dell'acciaio con strutture che coprono la lavorazione del materiale in acciaio, il rivestimento, la zincatura, lo stoccaggio e la logistica.

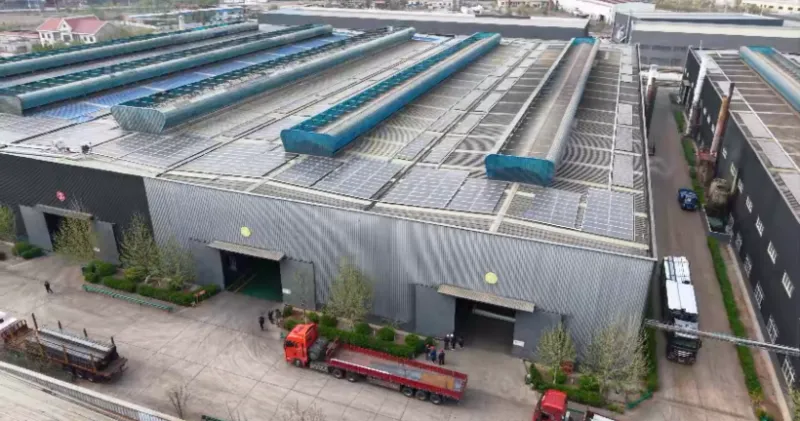

Il gruppo ha una capacità produttiva annua superiore a 450.000 tonnellate e più di 40.000 mq di spazi produttivi e di stoccaggio. Per gli ordini di pannelli per tetto compositi, questa infrastruttura di produzione supporta l'approvvigionamento di materie prime, la produzione di pannelli, la lavorazione personalizzata, l'ispezione, l'imballaggio e la spedizione per l'esportazione all'interno della stessa catena di fornitura.

I clienti possono specificare i requisiti del nucleo del pannello, della lamiera, dello spessore, della larghezza, della lunghezza, del rivestimento, del colore e della prefabbricazione prima della produzione. Le informazioni tecniche vengono esaminate rispetto alle specifiche del progetto in modo che la configurazione di produzione venga confermata prima che l'ordine entri in produzione.

Per gli ordini di esportazione, Shunchen può fornire la documentazione dei test di fabbrica, i registri delle ispezioni dimensionali, la documentazione dei materiali e l'ispezione di terze parti ove richiesto. Per gli ordini internazionali sono disponibili modalità di spedizione FOB e CIF.

Domande frequenti

Qual è la differenza tra un pannello per tetto in composito metallico e una lamiera per tetto in metallo monostrato?

Un pannello del tetto in composito metallico contiene un nucleo isolante tra due strati di metallo, mentre un foglio del tetto a strato singolo fornisce principalmente la copertura esterna resistente agli agenti atmosferici. La struttura composita unisce quindi le funzioni di copertura e di isolamento in un unico componente prefabbricato.

Quale nucleo dovrebbe essere selezionato per un pannello di copertura composito?

PU e PIR sono comunemente selezionati quando l'isolamento termico è il requisito principale. La lana di roccia è adatta per progetti in cui le prestazioni antincendio e l'isolamento a base minerale sono importanti. La lana di vetro può essere presa in considerazione quando è necessario un isolamento termico e acustico. La selezione finale dovrebbe seguire le specifiche termiche e antincendio del progetto.

Quali spessori dei pannelli sono disponibili?

Gli spessori comuni includono 50, 75, 100, 150 e 200 mm. Altri spessori possono essere discussi in base alle prestazioni termiche richieste e alla progettazione.

È possibile personalizzare la lunghezza del pannello?

SÌ. I pannelli possono essere forniti in lunghezze fisse come 6 me 12 m o tagliati a lunghezze specifiche in base alla disposizione del tetto e ai requisiti di trasporto.

È possibile personalizzare il colore esterno e il rivestimento?

SÌ. Possono essere forniti poliestere, fluorocarburi e altri sistemi di rivestimento specificati. Il colore può anche essere personalizzato in base al sistema di rivestimento disponibile e ai requisiti del progetto.

Potete fornire pannelli in alluminio-magnesio-manganese?

SÌ. I fogli di lega di alluminio-magnesio-manganese possono essere utilizzati come superficie metallica per configurazioni idonee di pannelli compositi del tetto. Lo spessore del substrato e la struttura del pannello devono essere confermati in base al progetto del tetto.

Potete elaborare le aperture prima della spedizione?

SÌ. L'apertura, la sigillatura dei bordi, la piegatura e la preforatura possono essere organizzate secondo i disegni di produzione approvati.

Quali informazioni sono necessarie per un preventivo?

Le informazioni richieste normalmente includono l'area del tetto o la quantità di pannelli, spessore del pannello, materiale dell'anima, tipo e spessore della lamiera, larghezza effettiva, lunghezza del pannello, rivestimento, colore, requisiti di installazione e destinazione di consegna. I disegni del tetto sono utili quando il cliente richiede il calcolo della quantità o la lavorazione dei prefabbricati.

Potete organizzare un'ispezione da parte di terzi?

SÌ. È possibile organizzare ispezioni di SGS, BV o altre terze parti concordate in base all'ambito di ispezione specificato nel contratto di acquisto.
