Tubo quadrato ad angolo retto

La favoria di Shunchen presenta evidenti vantaggi nel campo del tubo quadrato ad angolo retto . Il raggio dell'angolo interno del prodotto è ≤ 0,3 mm e la tolleranza dimensionale è precisa di ± 0,1 mm, superando di gran lunga lo standard del settore. Può produrre una varietà di materiali, resistenza alla flessione aumentata del 15%-20%, perdita di peso del 12%-30%. Utilizzando la tecnologia di saldatura ibrida ad arco laser, la deformazione della saldatura è ridotta del 70% e la durata a fatica supera i 2 milioni di cicli. Supporta la personalizzazione completa delle specifiche, la produzione digitale flessibile, la consegna rapida, un rigoroso controllo di qualità, in grado di soddisfare le esigenze di molteplici campi.

    Prodotto con raggio dell'angolo interno R≤0,3 mm e tolleranza dimensionale entro ±0,1 mm. Ideale per facciate continue di grattacieli, ingegneria di ponti e macchinari di precisione che richiedono un assemblaggio impeccabile e un'eccezionale capacità di carico.

    R ≤ 0,3 mm Raggio dell'angolo interno
    ±0,1 mm Tolleranza dimensionale
    15%-20% Maggiore resistenza alla flessione
    12%-30% Riduzione del peso

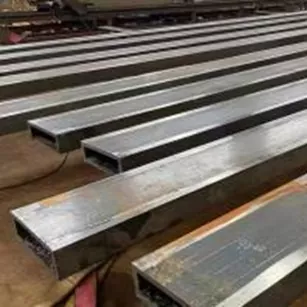

    Il tubo quadrato ad angolo retto è un profilo metallico cavo con sezione trasversale quadrata o rettangolare e un angolo interno che si avvicina con precisione a 90° (raggio dell'angolo acuto R≤0,5 mm), distinto dai tradizionali tubi quadrati arrotondati (R≥1,0 mm). Viene lavorato tramite piegatura a freddo, laminazione a caldo o estrusione utilizzando acciaio al carbonio o acciaio inossidabile. Con una struttura stabile e un aspetto regolare, è perfettamente adatto per progetti B2B che richiedono elevata precisione di assemblaggio e proprietà meccaniche. Esplora la nostra gamma completa diacciaio a forma specialeper esigenze personalizzate.

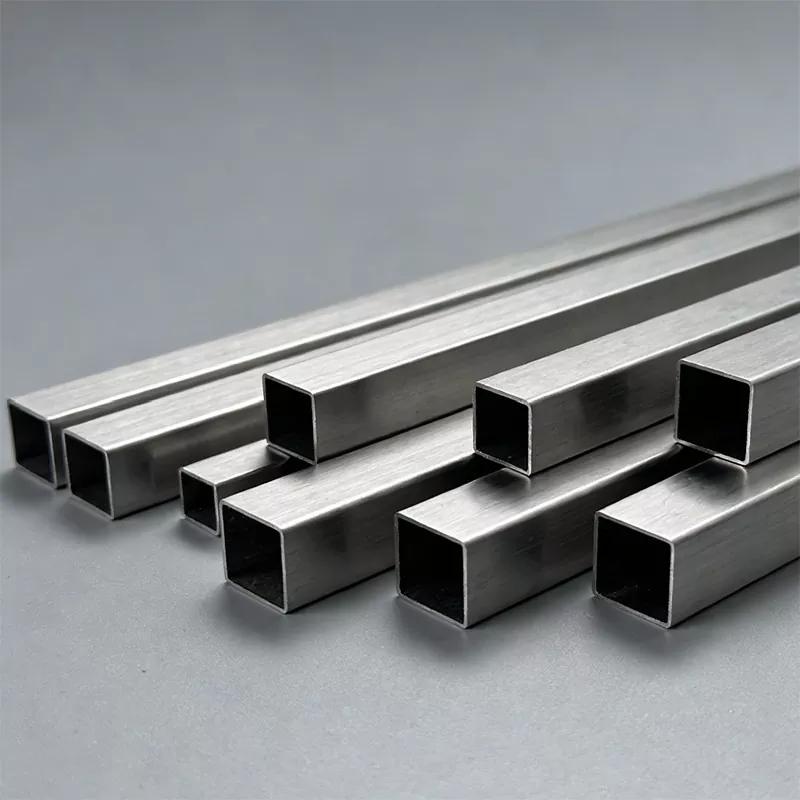

    Right-angle square tube with sharp corners for precision structures

    Vantaggi principali e casi verificati

    Precisione a livello millimetrico

    Attraverso la tecnologia avanzata di formatura a freddo, il raggio dell'angolo interno è compresso a ≤ 0,3 mm e lo spazio di giunzione dei componenti è controllato a ≤ 0,1 mm. Questa precisione riduce direttamente le fasi di lavorazione in loco e aumenta l'efficienza dell'assemblaggio dal 30% al 50%.

    Prestazioni strutturali superiori

    Rispetto ai tradizionali tubi quadrati rotondi, la resistenza alla torsione e alla flessione del tubo quadrato con spigoli vivi aumenta dal 15% al ​​20%. La struttura cava raggiunge un effetto di riduzione del peso dal 12% al 30%, ottimizzando i costi dei materialistrutture in acciaio.

    Esempio di progetto: Super-Torre di 500 metri a Shenzhen

    Come telaio portante è stato utilizzato il tubo quadrato resistente al fuoco Q345FR. Attraverso la tecnologia di giunzione senza soluzione di continuità, è stato raggiunto un tasso di ritenzione del carico di snervamento del 70% a 600°C, rispettando un limite di resistenza al fuoco di 3 ore con rivestimento ignifugo. Ciò ha ridotto del 30% il consumo di pannelli ignifughi e ha accorciato di due mesi i tempi di costruzione rispetto agli schemi tradizionali.

    Specifiche tecniche

    I seguenti parametri servono come riferimento. Dimensioni e qualità personalizzate sono disponibili previa revisione tecnica.

    Categoria delle specifiche Articolo Parametri di riferimento Note applicative
    Dimensione della sezione Intervallo di lunghezza del lato (quadrato) Da 10 mm × 10 mm a 200 mm × 200 mm Piccole dimensioni per mobili/attrezzature di precisione; grandi formati per facciate continue/ponti.
    Intervallo di lunghezza dei lati (rettangolo) Da 10 mm × 20 mm a 150 mm × 300 mm La sezione rettangolare si concentra sulla resistenza alla flessione unidirezionale, per travi a mensola.
    Raggio dell'angolo interno (R) Convenzionale ≤0,5 mm; alta precisione ≤0,3 mm Soddisfa i severi requisiti di assemblaggio di precisione.
    Tolleranza dimensionale Normale ±0,5 mm; precisione ±0,1 mm Per apparecchiature di automazione e facciate continue di altissimi livelli.
    Spessore della parete Spessore convenzionale Da 0,8 mm a 12 mm A pareti sottili per strutture leggere, a pareti spesse per strutture portanti.
    Spessore personalizzato Minimo 0,3 mm, massimo 15 mm Ultrasottile per finiture, ultraspesso per irrigidimenti del ponte.
    Tolleranza sullo spessore ≤2mm: ±0,05~0,1mm; 2~6mm: ±0,1~0,2mm; >6 mm: ±0,2~0,3 mm Garantisce la stabilità della distribuzione delle sollecitazioni strutturali.
    Proprietà dei materiali Serie in acciaio al carbonio Acciaio ad alta resistenza Q235B, Q345B, Q690 Resistenza allo snervamento Q690 ≥690MPa, adatta per carichi pesanti e riduzione del peso.
    Serie in acciaio speciale Acciaio refrattario Q345FR Carico di snervamento 70% a 600°C, resistenza al fuoco 3 ore.
    Serie in lega Acciaio inossidabile 304/316, lega di alluminio 6061 Acciaio inossidabile per resistenza alla corrosione, alluminio per usi esterni leggeri.
    Parametri tecnologici Processo di formazione Formatura a freddo + trattamento termico locale Riduce la concentrazione dello stress e migliora la stabilità.
    Tecnologia di saldatura Saldatura ibrida arco laser Larghezza saldatura 2mm, deformazione ridotta del 70%, vita a fatica >2 milioni di cicli.
    Trattamento superficiale Zincatura a caldo, spruzzatura con fluorocarburi, anodizzazione Zinco per la corrosione, fluorocarburo per gli agenti atmosferici, anodizzazione per l'alluminio.
    Proprietà meccaniche Resistenza alla flessione 15%~20% in più rispetto al tubo quadrato tondo con le stesse specifiche Distribuzione più uniforme delle sollecitazioni.
    Rapporto di perdita di peso 12%~30% Si adatta alle esigenze di leggerezza come grattacieli e ponti.
    Resistenza agli agenti atmosferici Rivestimento in zinco ≥80μm; resistenza alla nebbia salina dei fluorocarburi ≥1000h Si adatta a scenari di utilizzo esterno a lungo termine.

    Personalizzazione e scenari applicativi

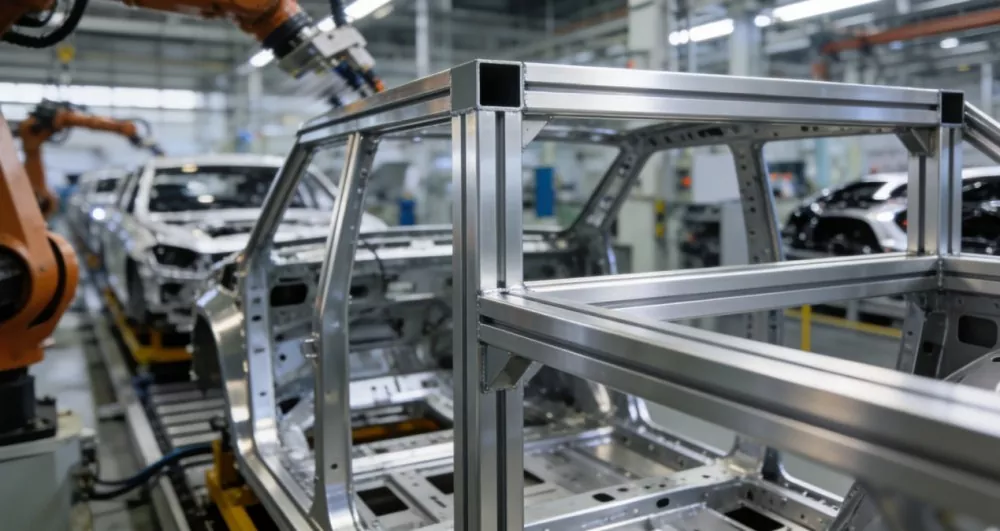

    Le funzionalità di personalizzazione espandono i confini dell'applicazione. Dall'acciaio ad alta resistenza alla lega di alluminio, dalla saldatura laser alla spruzzatura di fluorocarburi, combinazioni flessibili soddisfano le diverse esigenze B2B. Ad esempio, il tubo quadrato in lega di alluminio 6061 viene utilizzato per la base dei robot di saldatura delle automobili, ottenendo un'installazione precisa della guida tramite il controllo dell'errore dell'angolo di ±0,1°.

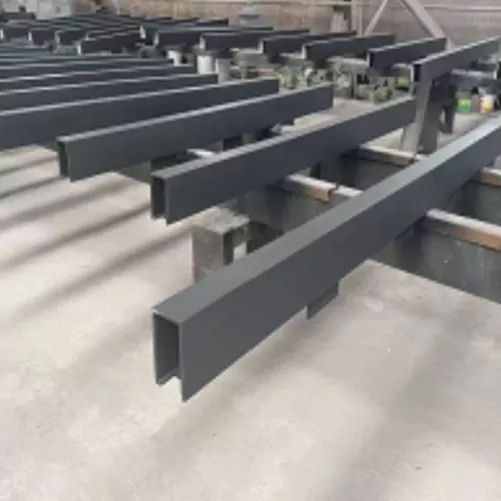

    Custom right-angle square tube for precision machinery

    Dopo che il tubo quadrato ad alta resistenza Q690 viene utilizzato nell'irrigidimento di una trave scatolare in acciaio a canale centrale profondo, il peso di un singolo strato viene ridotto di 1200 tonnellate. La vita a fatica del processo di saldatura ibrida laser-arco supera i 2 milioni di cicli, il 50% in più rispetto ai metodi tradizionali. Questo materiale dimostra continuamente il suo valore tecnico nei grattacieli, nella costruzione di ponti e nei macchinari di precisione.

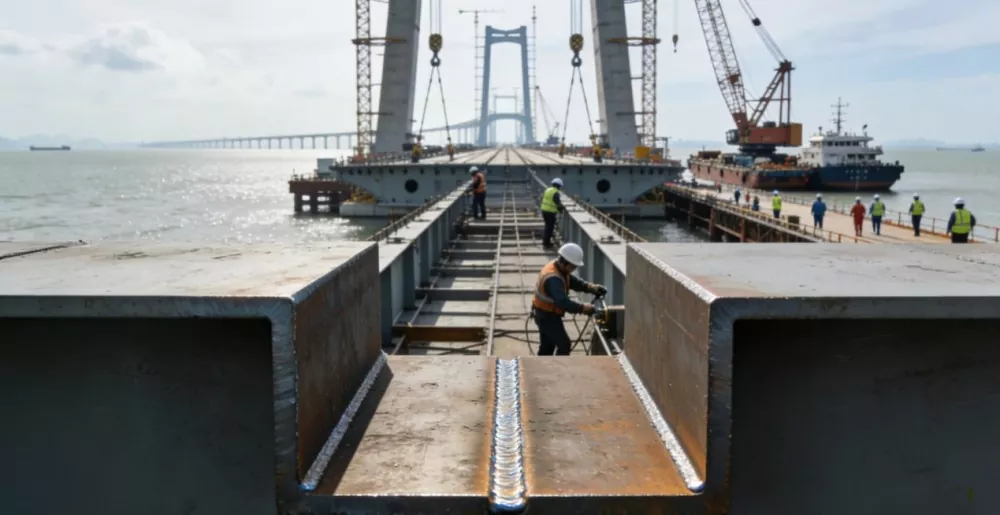

    Right-angle square tube applications in high-rise building construction

    Perché scegliere l'industria Shunchen?

    L'industria Shunchen presenta vantaggi significativi nel campo dei tubi quadrati ad angolo retto, con prestazioni principali e precisione di lavorazione superiori agli standard industriali convenzionali. Il raggio dell'angolo interno è ≤ 0,3 mm e la tolleranza dimensionale è controllata entro ± 0,1 mm.

    Offriamo una ricca selezione di materiali, tra cui l'acciaio ad alta resistenza Q690 e l'acciaio refrattario Q345FR. Rispetto ai prodotti ordinari, la resistenza alla flessione è aumentata del 15%-20% ottenendo una riduzione del peso del 12%-30%. Sosteniamopersonalizzazione completa delle specifichebasandosi su una modalità di produzione digitale flessibile. Garantisci consegne rapide, severi controlli di qualità e una documentazione di ispezione completa per il tuoordini all'ingrosso. Operiamo come afornitore diretto dalla fabbricaper garantire il meglioPreventivo B2B.

    Domande frequenti

    1. Cosa distingue un tubo quadrato ad angolo retto da un tubo quadrato standard?

    Un tubo quadrato ad angolo retto presenta un raggio dell'angolo interno (R) di ≤ 0,5 mm e fino a ≤ 0,3 mm per i modelli ad alta precisione. Questo è significativamente più affilato rispetto ai tradizionali tubi quadrati, che in genere hanno un raggio d'angolo arrotondato di R≥1,0 mm. Questo angolo più affilato consente una giunzione continua e senza spazi vuoti (spazi ≤0,1 mm), rendendolo ideale per applicazioni architettoniche e di macchinari di alta precisione.

    2. Quali materiali e qualità di acciaio sono disponibili per ordini all'ingrosso?

    Forniamo serie di acciaio al carbonio (Q235B, Q345B, Q690 ad alta resistenza), acciaio refrattario speciale (Q345FR), acciaio inossidabile (304/316) e lega di alluminio (6061). Il Q690 è altamente raccomandato per scenari con carichi pesanti che richiedono una riduzione del peso, mentre l'acciaio inossidabile 304/316 è ideale per ambienti corrosivi.

    3. In che modo la saldatura ibrida laser-arco apporta vantaggi al prodotto?

    I nostri tubi quadrati ad angolo retto utilizzano una saldatura ibrida ad arco laser avanzata. Questa tecnologia restringe la larghezza della saldatura a circa 2 mm, riduce la deformazione della saldatura del 70% e aumenta la durata a fatica fino a oltre 2 milioni di cicli. Ciò garantisce un'integrità strutturale superiore, soprattutto in ambienti di carico dinamico come l'ingegneria dei ponti.

    4. Potete fornire trattamenti superficiali personalizzati?

    SÌ. Offriamo zincatura a caldo (per eccellenti prestazioni anticorrosione), spruzzatura di fluorocarburi (per resistenza ai raggi UV e agli agenti atmosferici) e anodizzazione (specificamente per i modelli in lega di alluminio). La scelta dipende dalle condizioni di esposizione esterna e dalle esigenze estetiche.

    5. Qual è il tempo di consegna per gli ordini di progetti di grandi dimensioni?

    I tempi di consegna dipendono dal tonnellaggio totale, dalla qualità del materiale e dai requisiti di lavorazione specifici. Per le taglie standard, tipicamente varia dai 15 ai 25 giorni. Utilizziamo una modalità di produzione flessibile digitale per garantire consegne rapide e un rigoroso controllo di qualità, rispettando i rigorosi programmi di progetti di costruzione su larga scala.

    Richiedi un preventivo per tubi quadrati ad angolo retto

    Contatta Shunchen Industry con le dimensioni richieste, la qualità del materiale (ad esempio Q345B, Q690), lo spessore della parete e il trattamento superficiale. Il nostro team di ingegneri esaminerà il tuo progetto e fornirà un preventivo competitivo direttamente in fabbrica.
