Tubo a spirale di grande diametro

I tubi a spirale di grande diametro di Shunchen sono prodotti in stretta conformità con gli standard nazionali e internazionali come GB/T9711 e API 5L, con controllo di qualità completo e supporto tecnico per garantire prestazioni stabili e affidabili.

Nel corso degli anni, Shunchen ha guadagnato la fiducia di numerosi clienti di ingegneria grazie alla qualità costante del prodotto, alla personalizzazione flessibile delle specifiche e ad un sistema logistico efficiente. Sia che tu stia cercando di acquistare tubi a spirale di grande diametro, di informarti sui prezzi dei tubi saldati a spirale o di trovare un fornitore affidabile di tubi in acciaio o un produttore di tubi tecnici, Shunchen fornisce un servizio completo dalla selezione del prodotto e dalla produzione personalizzata alla consegna, aiutando i tuoi progetti a funzionare in modo efficiente, sicuro e affidabile.

Definizione del prodotto

Il tubo a spirale di grande diametro (noto anche come tubo saldato a spirale di grande diametro) è un tipo di tubo in acciaio con giuntura a spirale realizzato con lamiere di acciaio laminate a caldo di alta qualità come materia prima principale. Viene formato mediante estrusione a freddo a temperatura ambiente e successivamente saldato tramite processo automatico di saldatura ad arco sommerso bifilare bifacciale. Lo standard di definizione del nucleo è un diametro esterno ≥ 711 mm (corrispondente a un diametro nominale di DN700 e superiore). Può essere personalizzato con un diametro esterno fino a 3620 mm o anche con specifiche superiori in base ai requisiti ingegneristici. È un tipo composito di prodotto in acciaio che combina capacità portanti e di trasporto. La sua funzione principale è quella di garantire il trasporto a lunga distanza e ad alta stabilità di grandi volumi di fluidi (come acqua, petrolio, gas, liquami, ecc.) e può anche fungere da componente di supporto strutturale per progetti su larga scala, adattandosi a condizioni di lavoro complesse e ambienti difficili. Con il suo design esclusivo della struttura a spirale, colma il divario del settore in termini di produzione efficiente e applicazione stabile di materiali per tubi di grande diametro ed è ampiamente utilizzato in varie infrastrutture e scenari industriali.

In termini semplici, il tubo a spirale di grande diametro è "la grande arteria per il trasporto in progetti su larga scala + la struttura di supporto strutturale" - può trasportare in modo efficiente vari mezzi, soddisfare la domanda di trasporto di grandi flussi e resistere ad alta pressione, carichi pesanti e influenze geologiche complesse. È adatto a vari ambienti costruttivi complessi come montagne, coste e deserti. È il materiale principale del tubo che collega energia, tutela dell'acqua, municipalità e infrastrutture.

Punti di forza principali

Il tubo a spirale di grande diametro presenta vantaggi fondamentali eccezionali, tra cui sicurezza, flessibilità, economia, praticità e conformità: i suoi cordoni di saldatura sono distribuiti uniformemente lungo la linea a spirale e lo stress è uniformemente disperso. È abbinato a substrati in acciaio di alta qualità come Q235B e X80, nonché a trattamenti anticorrosione come 3PE e FBE. È in grado di resistere alla pressione e alla costruzione, ha un'elevata sicurezza e può durare oltre 30 anni. È adatto a condizioni di lavoro difficili come alta pressione, carichi pesanti e forte corrosione. Le specifiche sono ampie e vanno da 711 mm a 3.620 mm di diametro esterno, da 6 mm a 60 mm di spessore della parete e da 6 a 18 m di lunghezza del tubo singolo, che può essere personalizzata in modo flessibile. Può essere adattato a materiali e processi specifici basati su mezzi tecnici, gradi di pressione e ambienti di costruzione, con un'adattabilità estremamente forte. Adotta la produzione continua mediante tecnologia di laminazione e saldatura ad arco sommerso automatica, ottenendo un'elevata efficienza produttiva. Rispetto ai tubi in acciaio senza saldatura dello stesso diametro, il prezzo è ridotto del 20%-30% e l'installazione è conveniente, riducendo significativamente il costo totale del progetto. Il materiale del tubo ha un'eccellente tenacità, consentendo la piegatura a freddo per adattarsi a terreni complessi come montagne e coste. Le interfacce di saldatura standardizzate hanno buone prestazioni di tenuta, elevata efficienza costruttiva e bassa difficoltà. L'intero processo produttivo segue gli standard nazionali e internazionali come GB/T9711 e API 5L. Dalle materie prime ai prodotti finiti, viene implementato il controllo completo del processo, numerosi test garantiscono la conformità della qualità e possono essere forniti certificati di qualificazione e rapporti di prova completi, soddisfacendo pienamente le esigenze di vari progetti chiave.

Specifiche tecniche

Il nucleo segue gli standard GB/T9711-2017 "Tubi in acciaio per il trasporto di condotte per l'industria del petrolio e del gas naturale", GB/T 3091-2015 "Tubi in acciaio saldati per la trasmissione di fluidi a bassa pressione", API 5L, SY/T5037, ecc. Le specifiche regolari sono le seguenti e le specifiche speciali possono essere personalizzate secondo necessità:

1. Specifiche relative alle dimensioni del nucleo

2. Specifiche dei materiali

3. Valutazione della pressione

Il calcolo della pressione segue lo standard GB50251 e utilizza la formula di Barlow: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Tra loro:

P —— Pressione di progetto

D —— Diametro esterno del tubo

S —— Carico di snervamento del materiale

E —— Coefficiente di saldatura (per tubi saldati a spirale è 0,9)

Campi e casi applicativi

I tubi a spirale di grande diametro, con i loro vantaggi di durabilità, specifiche flessibili ed elevato rapporto costo-efficacia, sono ampiamente applicati in cinque campi principali tra cui la trasmissione di energia, progetti di tutela dell'acqua, edilizia municipale, progetti infrastrutturali e produzione industriale. Sono adatti a vari progetti chiave e scenari complessi. Quella che segue è un'introduzione dettagliata dei campi e dei casi reali, accompagnata da spiegazioni degli scenari:

Campi di applicazione principali

1. Campo di trasmissione dell'energia (scenario applicativo principale)

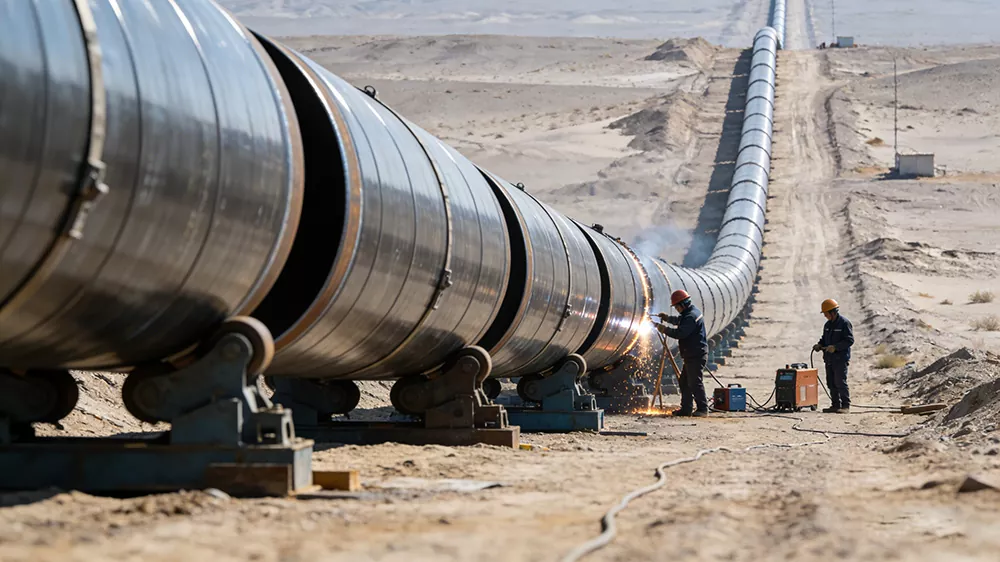

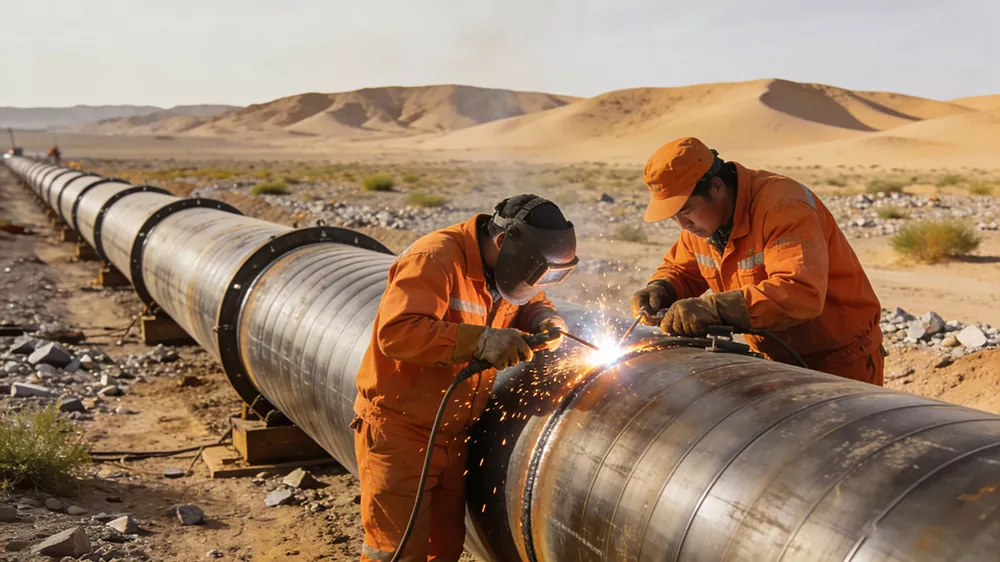

Supporti compatibili: petrolio greggio, gas naturale, petrolio raffinato, metano da carbone, vapore, ecc. Il requisito principale è il trasporto ad alta pressione, a lunga distanza e senza perdite. È adatto a terreni complessi come deserti, altipiani e montagne. Può sopportare differenze estreme di temperatura e effetti di insediamento geologico. È la "principale arteria" di trasmissione dell'energia ed è ampiamente utilizzata nella costruzione di condotte a lunga percorrenza. Può migliorare efficacemente l'efficienza dei trasporti, ridurre la perdita di energia, abbassare il costo complessivo del progetto, prolungare la durata di servizio e ridurre gli investimenti in manutenzione. Descrizione della scena: Nel cantiere di costruzione di un gasdotto a lunga distanza nel deserto del Gobi, file di tubi a spirale di grande diametro sono disposti ordinatamente e i lavoratori stanno conducendo operazioni di saldatura e connessione; Nel sito di posa dell'oleodotto per il petrolio proveniente dal giacimento petrolifero, la superficie dei materiali dei tubi adotta una tecnologia anticorrosione di fascia alta, adatta al complesso ambiente corrosivo del giacimento petrolifero, garantendo che il petrolio venga trasportato senza perdite.

2. Il campo dell'ingegneria della tutela dell'acqua

Scenari applicabili: progetti di deviazione dell'acqua su larga scala, progetti di trasferimento dell'acqua, progetti di controllo delle inondazioni e drenaggio, condutture principali per l'irrigazione di terreni agricoli, progetti di approvvigionamento idrico per acqua potabile, progetti di approvvigionamento idrico insulare, ecc. I requisiti principali sono elevata capacità di flusso, resistenza alla corrosione e resistenza alla pressione dell'acqua. Possono essere adattati ad ambienti complessi come letti di fiumi, terreni colpiti dal sale, ecc. Possono resistere efficacemente all'erosione dell'acqua e alla subsidenza geologica, garantendo la trasmissione stabile delle risorse idriche e garantendo il funzionamento sicuro dei progetti di conservazione dell'acqua. Svolgono un importante ruolo di supporto nei principali progetti nazionali di tutela dell'acqua. Descrizione della scena: Nel cantiere del progetto Jinghai Water Diversion, tubi a spirale di grande diametro vengono utilizzati per la posa delle condutture principali. I tubi attraversano fiumi o terreni agricoli e gli operatori eseguono il trattamento di sigillatura dell'interfaccia. Nel sito del progetto di approvvigionamento idrico dell’isola, vengono utilizzati tubi a spirale di grande diametro con tecnologia anticorrosione 3PE per resistere all’erosione dell’acqua di mare e realizzare l’interconnessione delle risorse idriche tra l’isola e la terraferma.

Caso tipico

Caso 1: Progetto di una diramazione della trasmissione del gas da ovest a est (nel campo del trasporto di energia)

Requisiti del progetto: È necessario posare un gasdotto ad alta pressione a lunga distanza, adatto a terreni complessi come deserti e montagne. Il materiale del tubo deve avere un grado di resistenza alla pressione ≥ 6,3 MPa, essere resistente al cedimento geologico e alla corrosione e poter essere fornito rapidamente in lotti per garantire che la tubazione funzioni senza perdite per un lungo periodo.

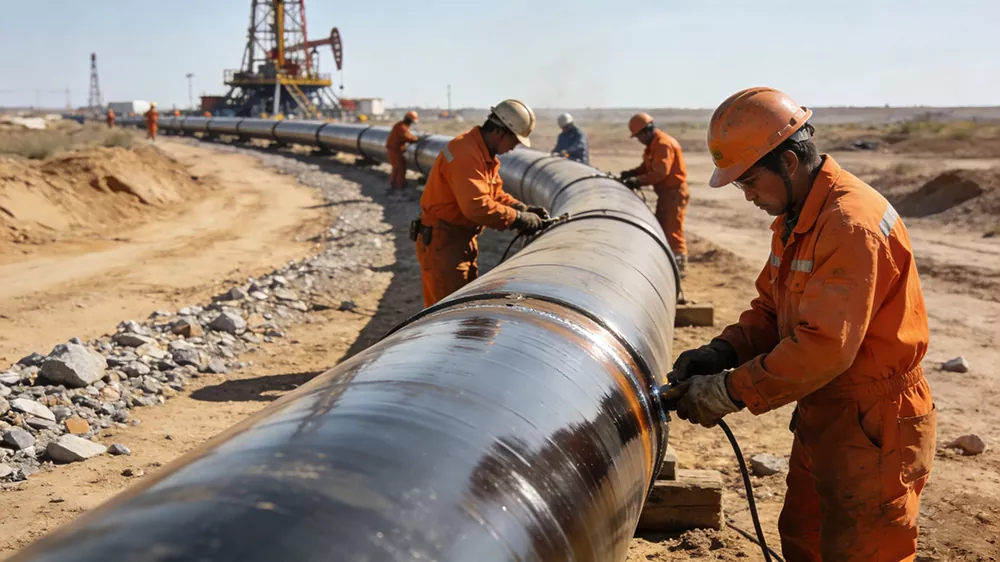

Applicazione del prodotto: è stato selezionato un tubo a spirale di grande diametro in acciaio X80, con un diametro esterno di 1220 mm e uno spessore della parete di 22 mm. È stato adottato il processo anticorrosivo 3PE + tecnologia di protezione catodica. Sono state fornite in totale oltre 8.000 tonnellate, coprendo una lunghezza della tubazione di oltre 120 chilometri, soddisfacendo i requisiti del trasporto ad alta pressione, e le saldature sono state sottoposte a doppi test non distruttivi a ultrasuoni e a raggi X, con qualificazione al 100%. Scena:

Caso 2: Un progetto di conduttura principale del progetto di deviazione dell'acqua Jing-Huai (nel campo dell'ingegneria della tutela dell'acqua)

Requisiti del progetto: è necessaria una conduttura principale di deviazione dell'acqua su larga scala per ottenere un trasporto di acqua limpida su larga scala, adatta per scenari di attraversamento del fiume e di posa di terreni agricoli. Il materiale del tubo deve essere atossico, resistente alla corrosione, avere un diametro grande, con un diametro nominale di DN2000. Sono necessari materiali personalizzati per tubi di lunghezza standard di 18 m per ridurre il numero di interfacce e migliorare l'efficienza della costruzione.

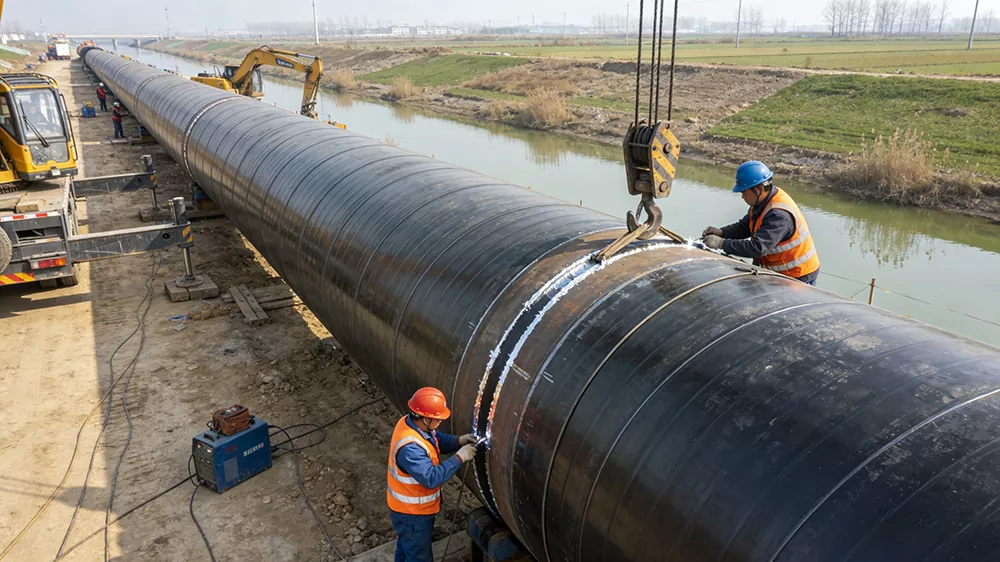

Applicazione del prodotto: selezionare il materiale Q345B per tubi a spirale di grande diametro, con un diametro esterno di 2020 mm e uno spessore della parete di 18 mm. Il processo anticorrosivo per acqua potabile IPN8710 è adottato per garantire l'assenza di inquinamento secondario dell'acqua potabile. Vengono forniti materiali personalizzati per tubi di lunghezza standard di 18 m, per un totale di oltre 5.000 tonnellate, per la posa della conduttura principale attraverso i fiumi e nei terreni agricoli. Scena:

Imballaggio e spedizione

1. Standard di imballaggio (adatto a caratteristiche di grande diametro e peso elevato, tenendo conto della protezione e della praticità)

2. Specifiche di consegna (tenendo conto dell'efficienza, della sicurezza e dei costi e adattate alle caratteristiche di trasporto dei tubi di grande diametro)

（1）Modalità di trasporto

（2）Requisiti di caricamento

Prima del carico verificare l'integrità dell'imballo del tubo e lo stato del rivestimento anticorrosivo. Dopo aver verificato che non vi siano danni, sollevare delicatamente i tubi sul trasportatore. Utilizzare funi metalliche e cuscinetti in gomma per il fissaggio. Evitare di avvolgere le funi metalliche sul rivestimento anticorrosione (utilizzare cuscinetti di gomma per isolare). Questo per evitare danni al rivestimento anticorrosivo durante il sollevamento e il trasporto e per evitare deformazioni dei tubi dovute allo schiacciamento. Posiziona i tubi in modo ordinato. Raggruppare insieme tubi con le stesse specifiche. Disporli per lunghezza e spessore e posizionarli separatamente per evitare danni da collisione causati da carichi misti. Assicurarsi che i tappi terminali siano sigillati saldamente per impedire l'ingresso di corpi estranei nei tubi.

（3）Ciclo di fornitura e consegna

（4）Assicurazione del trasporto e servizio post-vendita

Durante il processo di trasporto, viene effettuato il monitoraggio in tempo reale e la posizione di trasporto e le condizioni dei tubi vengono fornite in tempo reale per evitare ritardi nel trasporto o danni ai tubi. In caso di danni all'imballaggio, graffi sui tubi, deformazioni, ecc. durante il trasporto, provvederemo tempestivamente alla riconsegna o alla riparazione in loco per garantire che ciò non influisca sullo stato di avanzamento della costruzione dei clienti. Per il trasporto a lunga distanza e con condizioni stradali complesse, verrà acquistata un'assicurazione sufficiente per il trasporto del carico per proteggere in modo completo i diritti e gli interessi del cliente.

Consegna e post-vendita: una volta completata la consegna, verranno forniti suggerimenti professionali per lo stoccaggio dei tubi (come evitare l'esposizione a lungo termine al sole e alla pioggia all'aria aperta, tubi anticorrosivi per evitare graffi dovuti a oggetti appuntiti, sollevare il fondo per lo stoccaggio per evitare il contatto della ruggine con il terreno, ecc.) e in caso di domande relative all'installazione o ai test successivi, i tecnici saranno disposti a connettersi e rispondere tempestivamente.

I vantaggi di scegliere Shunchen

Ha una forte resistenza alla pressione, con distribuzione uniforme delle sollecitazioni nel cordone di saldatura a spirale, eccellente resistenza alla deformazione e all'assestamento. È adatto per trasporti a lunga distanza ad alta pressione e ambienti sotterranei complessi. Le specifiche sono complete e il diametro del tubo e lo spessore della parete possono essere personalizzati in base alle esigenze per soddisfare i requisiti di progetti di grande diametro. La qualità della saldatura è stabile, utilizzando la saldatura ad arco sommerso su due lati, con saldature dense e buone prestazioni di tenuta. L'intero processo è garantito da controlli non distruttivi per assicurarne la qualità. L'efficienza produttiva è elevata, il materiale è solido e ha un rapporto costo-prestazioni più elevato rispetto ai tubi senza saldatura e ai tubi aggraffati diritti dello stesso diametro. Può essere abbinato a vari trattamenti anticorrosione come 3PE ed epossidici, adatti a scenari come l'industria petrolifera e del gas, municipale e chimica, con una lunga durata. Il sistema di servizi è completo, dalla progettazione dello schema, alla personalizzazione della produzione, alla distribuzione logistica, al supporto tecnico in loco, segue l'intero processo e la risposta post-vendita è tempestiva, fornendo garanzie affidabili per il funzionamento stabile del progetto.

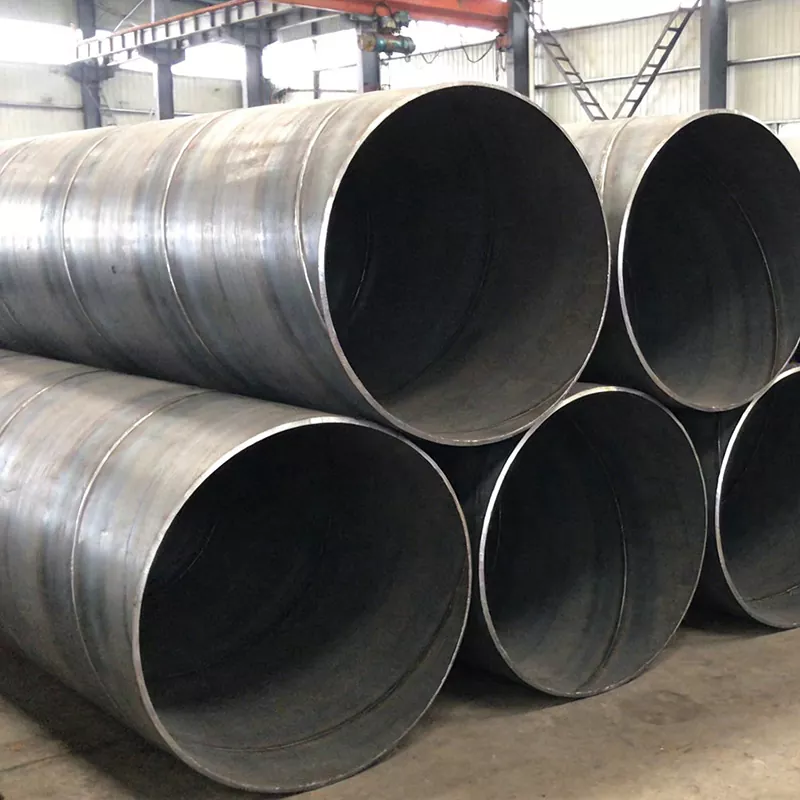

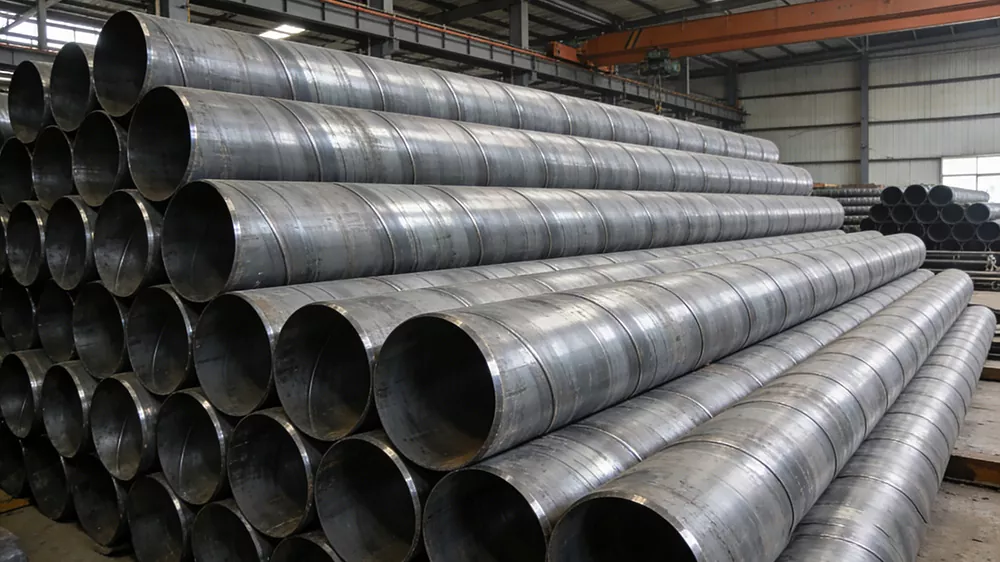

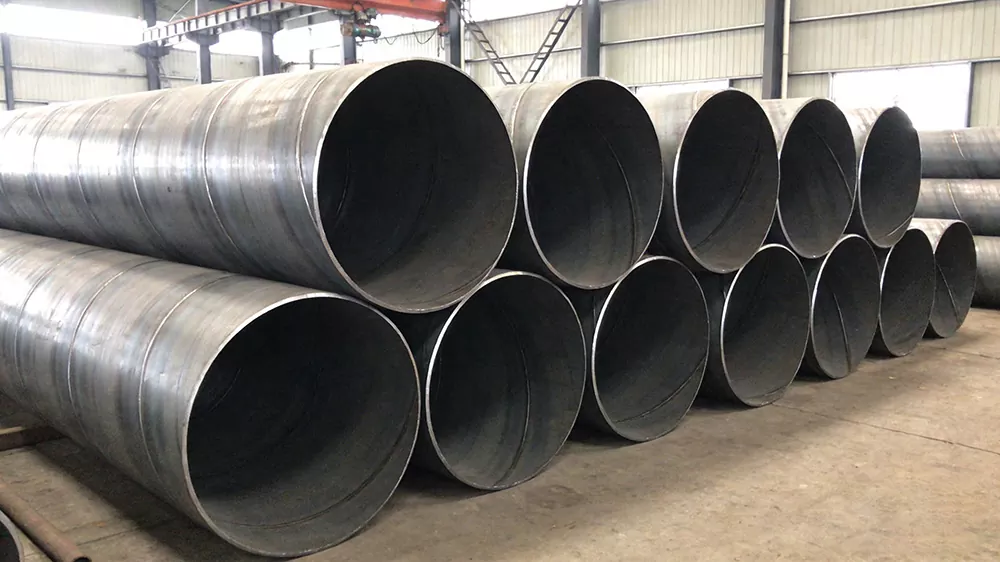

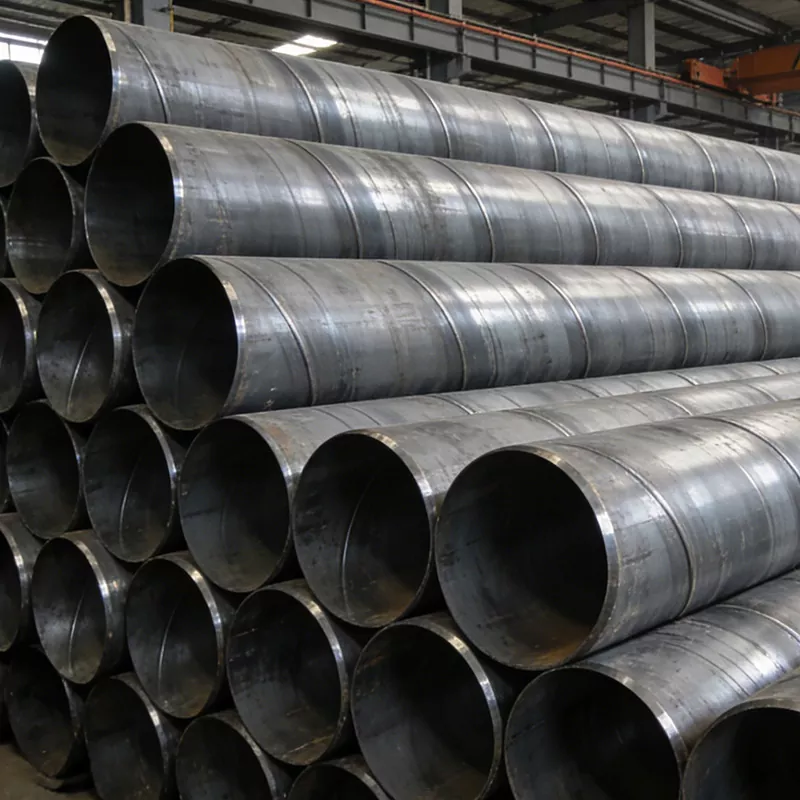

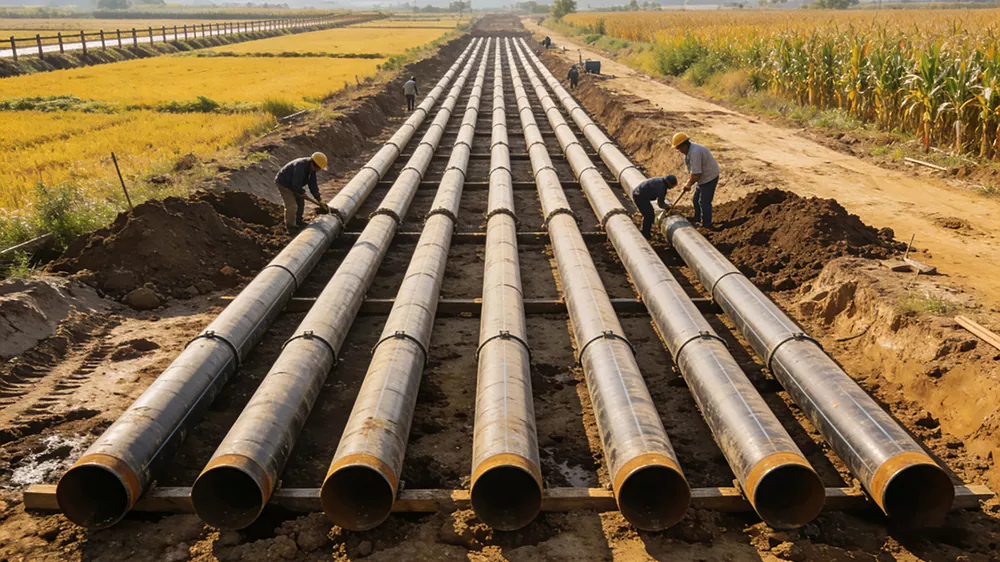

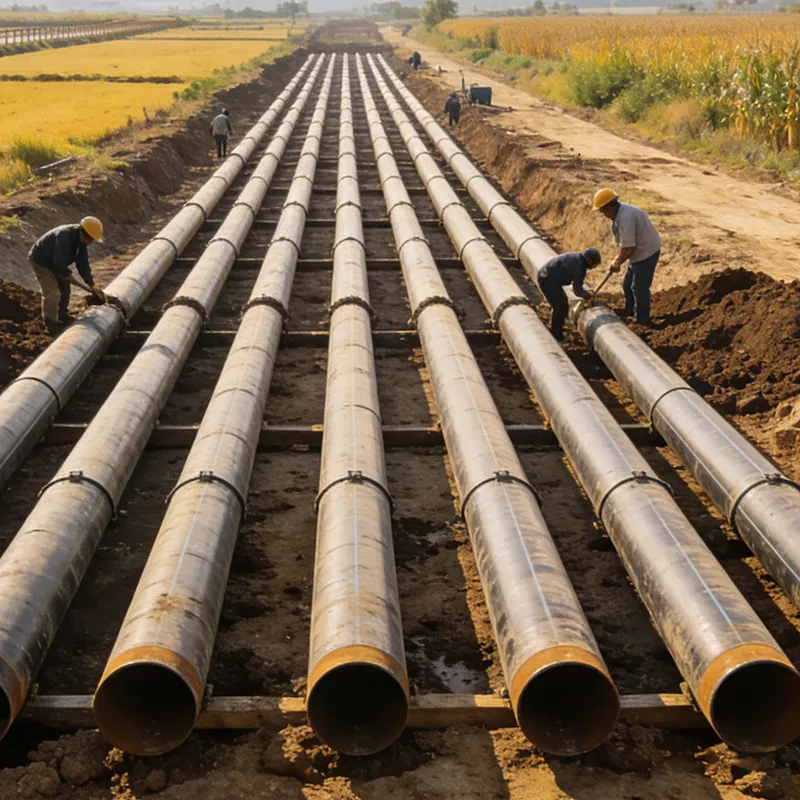

Illustrazione del prodotto:
