Strutture portanti ad alta resistenza e resistenti agli agenti atmosferici progettate per balconi urbani, terrazze di ville e corridoi di appartamenti. Dotato di zincatura a caldo, installazione modulare rapida e angoli di inclinazione personalizzabili.
- Livello 12 Resistenza al vento
- ≥ 500 ore Prova dell'NSS
- 0-30° Inclinazione regolabile
- 20+ anni Durata di servizio

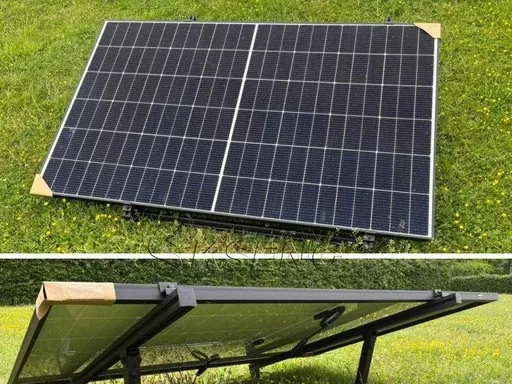

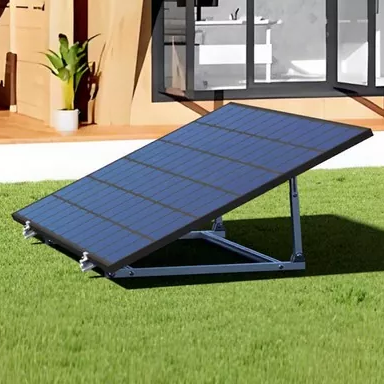

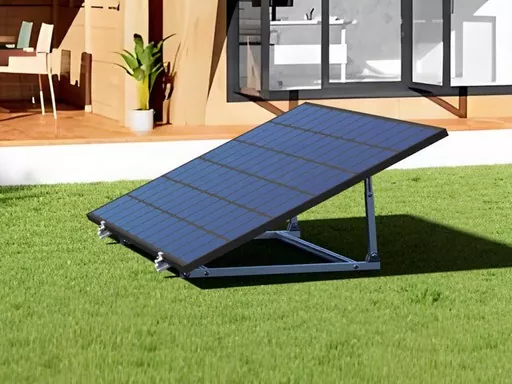

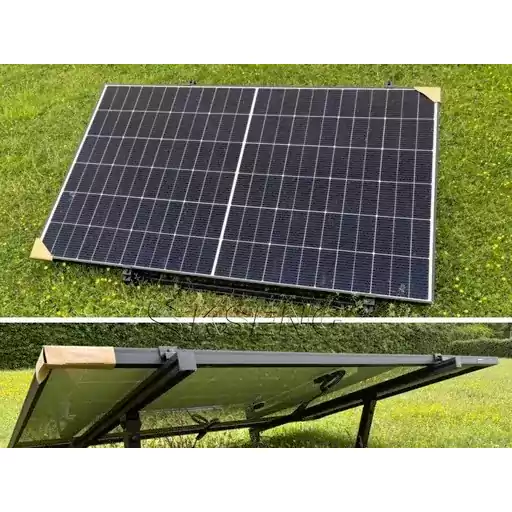

La nostra staffa fotovoltaica per balconi Shunchen è un componente di supporto specializzato sviluppato in modo indipendente per i sistemi fotovoltaici distribuiti sui balconi. Prodotto utilizzando acciaio al carbonio di alta qualità (Q235B e Q355B) come materiale di base, viene lavorato tramite taglio CNC, saldatura di precisione e trattamento anticorrosivo di zincatura a caldo. Esplora la nostra gamma completa disupporti fotovoltaiciper altre soluzioni di montaggio.
In qualità di produttore professionale di supporti fotovoltaici, controlliamo l'intero processo, dalla selezione delle materie prime alla consegna del prodotto finito. La struttura della staffa è progettata scientificamente in base alla disposizione del balcone e al peso dei moduli fotovoltaici, combinando prestazioni di carico ad alta resistenza con capacità anticorrosione a lungo termine.
Vantaggi fondamentali
Portanza e resistenza al vento superiori
La trave principale e i controventi diagonali sono progettati per sopportare la forza in modo collaborativo. Può trasportare un singolo modulo fotovoltaico superiore a 500 W, con un grado di resistenza al vento fino al livello 12 e una resistenza al carico di neve ≥ 0,5 kN/㎡, mantenendo la stabilità strutturale anche in caso di forti tifoni e bufere di neve.
Resistenza alla corrosione di lunga durata
Trattata con un processo di zincatura a caldo completamente automatico, lo spessore uniforme del rivestimento della staffa fotovoltaica per balcone è ≥85μm. Ha superato il test di flessione a 180° senza staccarsi e la durata del test NSS è ≥500 ore, garantendo una durata di oltre 20 anni per installazioni esterne.
Installazione semplice e veloce
Il design modulare consente il preassemblaggio prima della consegna. Non è richiesta alcuna saldatura in loco; il fissaggio può essere completato con una chiave inglese. Un set può essere installato da 1-2 persone entro 2 ore, riducendo drasticamente i costi di manodopera e i cicli di costruzione.
Personalizzazione e compatibilità flessibili
Personalizziamo dimensioni e angoli in base alla diversa disposizione dei balconi e alle specifiche dei moduli fotovoltaici. Supporta la regolazione dell'angolo di inclinazione da 0 a 30° per massimizzare l'efficienza di ricezione dell'energia solare per le condizioni specifiche del sito.
Specifiche tecniche
| Categoria dei parametri | Indicatori specifici |
|---|---|
| Materiale di base | Q235B, Q355B (acciaio inossidabile personalizzabile) |
| Processo di produzione | Taglio CNC + Saldatura di precisione + Zincatura a caldo |
| Standard esecutivi | GB/T 3323-2019 (qualità della saldatura), GB/T 13912-2020 (zincatura a caldo) |
| Proprietà meccaniche | Carico nominale ≥50 kg/㎡; Grado di resistenza al vento ≥Livello 12; Resistenza al carico di neve ≥0,5 kN/㎡ |
| Specifiche della staffa | Trave principale: lunghezza 1000-2000 mm, larghezza 80-150 mm, spessore 2,0-3,0 mm; Tutore diagonale: 500-1000 mm; Diametro del tubo: 30-50 mm |
| Parametri di zincatura | Spessore del rivestimento ≥85μm; Nessun distacco dopo la piegatura a 180°; Test NSS ≥500 ore |
| Moduli compatibili | Moduli fotovoltaici tradizionali (potenza: 300-550 W; dimensioni: entro 1600×1000 mm) |
| Angolo di inclinazione | Regolazione manuale 0-30° |
| Metodi di installazione | Bloccaggio guardrail/Bullone ad espansione a parete (adatto per calcestruzzo, struttura in acciaio) |
Caso di progetto: comunità residenziale urbana
Abbiamo fornito staffe personalizzate (trave principale 1500×100×2,5 mm, inclinazione 15°) per 500 proprietari di case in una nuova comunità, abbinate a moduli fotovoltaici da 450 W. Utilizzando l'installazione del morsetto del guardrail, non è stato causato alcun danno alla struttura del balcone e l'efficienza dell'installazione è aumentata del 50%. Dopo 1 anno di verifica all'aperto, non è presente ruggine o deformazione e la produzione di energia rimane stabile.
Perché scegliere Shunchen?
| Dimensione di confronto | Produttori peer standard | Shunchen (la nostra azienda) |
|---|---|---|
| Progettazione strutturale | Giunzione in acciaio a sezione universale, scarsa stabilità. | Design meccanico esclusivo, trave principale + controventi diagonali portanti collaborativi. |
| Processo anticorrosione | Zincatura a freddo, rivestimento sottile, test NSS solo 200 ore. | Zincatura a caldo completamente automatica, rivestimento ≥85μm, test NSS ≥500 ore. |
| Personalizzazione | Solo taglie convenzionali, ciclo 10-15 giorni. | Personalizzato per la disposizione dei balconi, disegno entro 72 ore. |
| Garanzia di fornitura | Stock insufficiente, consegna instabile. | Magazzino di proprietà, ordini all'ingrosso consegnati entro 7 giorni. |
| Servizi di supporto | Fornisci solo prodotti. | Progettazione dello schema di installazione, guida tecnica in loco, risposta post-vendita 24 ore su 24. |
Certificazioni e garanzia di qualità
In qualità di produttore concentrato sulla ricerca e sviluppo di supporti fotovoltaici, controlliamo rigorosamente la qualità e forniamo la garanzia dell'intera catena. Siamo certificati con la gestione della qualità ISO 9001 e la gestione ambientale ISO 14001. I prodotti sono conformi agli standard tecnici nazionali e forniamo rapporti di test sulle prestazioni meccaniche e anticorrosione di terze parti SGS.
Le nostre linee di produzione utilizzano taglio e saldatura CNC completamente automatici con rilevamento dei difetti in linea. Il processo di zincatura utilizza il monitoraggio della temperatura del bagno di zinco in tempo reale. Ogni lotto viene sottoposto a simulazioni di carico, test sullo spessore del rivestimento e ispezioni sulla qualità della superficie. Controlla il nostrocertificazioniper ulteriori informazioni
Domande frequenti
Qual è la capacità di carico massima della staffa fotovoltaica per balcone?
La trave principale in materiale Q355B convenzionale (1500×100×2,5 mm) può trasportare stabilmente un singolo modulo fotovoltaico da 550 W, con un carico nominale ≥ 50 kg/㎡. Soddisfa i requisiti di resistenza al vento di livello 12 e carico di neve di 0,5 kN/㎡. Forniamo consulenza professionale sulla selezione in base al peso del modulo.
Come scegliere la staffa giusta per le diverse disposizioni del balcone?
Per i balconi a campata sono preferibili le staffe di bloccaggio del parapetto (non è necessaria alcuna perforazione); per balconi rientrati o stretti, le staffe a parete risparmiano spazio; per i balconi ad angolo, le staffe personalizzate a forma di L massimizzano lo spazio. Forniamo lo schema ottimale in base al disegno delle dimensioni del balcone.
Potete fornire la spruzzatura elettrostatica invece della zincatura a caldo?
SÌ. La nostra impostazione predefinita è la zincatura a caldo (≥85μm) per un'eccellente resistenza alla corrosione. Possiamo anche personalizzare la spruzzatura elettrostatica su richiesta, supportando vari colori per abbinarli all'aspetto esterno dell'edificio.
Supportate le ispezioni in fabbrica e la logistica per gli ordini all'ingrosso?
Assolutamente. Per ordini superiori a 100 set, diamo il benvenuto ai clienti nel nostro stabilimento per l'accettazione della qualità in loco. Forniamo inoltre un coordinamento logistico esclusivo per garantire che le staffe vengano consegnate in modo sicuro e puntuale al sito del progetto.
